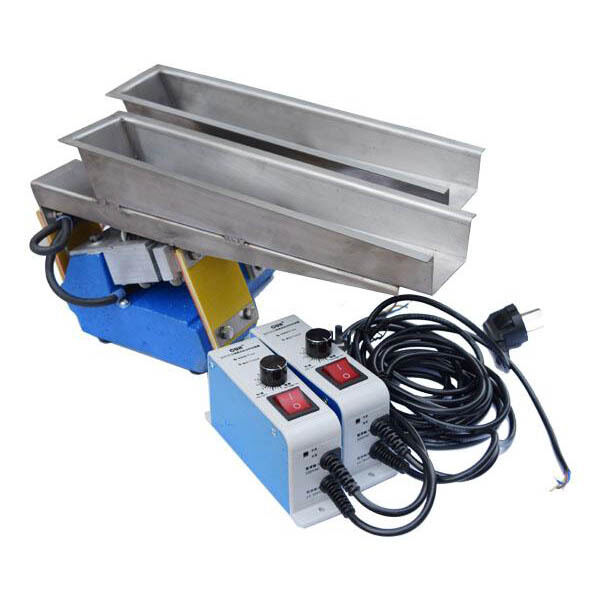

GZV Thiết bị cho ăn bộ truyền động điện từ thu nhỏ Độ chính xác và công suất truyền tải cao

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba Trung Quốc (đại lục)
Hàng hiệu:	FLUIDAC or OEM
Chứng nhận:	ISO9001
Số mô hình:	GZV

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 mảnh
chi tiết đóng gói:	trường hợp bằng gỗ
Thời gian giao hàng:	Trong vòng 20 ngày sau khi nhận được thanh toán hoặc tiền đặt cọc
Điều khoản thanh toán:	TT Tạm ứng/đặt cọc 30%, 70% bằng bản sao Vận đơn, Western Union, Paypal
Khả năng cung cấp:	1000 miếng mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Vật liệu cơ thể:	Thép carbon / Thép không gỉ	cách kiểm soát:	Bộ chỉnh lưu nửa sóng có thể điều khiển
Tần số (thời gian/phút):	3000	Điện áp(V):	220
Tên sản phẩm:	Máy cấp liệu rung điện từ thu nhỏ	Biên độ gấp đôi (mm):	1,5
Làm nổi bật:	Bộ cấp độ rung điện từ nhỏ , Thiết bị cho ăn chính xác cao , Bộ cấp điện từ với công suất cao

Ứng dụng

Name: GZV Thiết bị cho ăn bộ truyền động điện từ thu nhỏ Độ chính xác và công suất truyền tải cao
Brand: FENGHUA FLUID AUTOMATIC CONTROL CO.,LTD
SKU: GZV
Price: 15.00 USD
Availability: InStock

Máy cấp liệu rung điện từ loại nhỏ GZV được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau bao gồm công nghiệp nhẹ, công nghiệp hóa chất, công nghiệp thực phẩm và các ngành khác. Chúng được thiết kế để cấp liệu dạng bột và hạt, cho phép kiểm soát tập trung và kiểm soát tự động trong quy trình sản xuất.

Đặc điểm

Máy cấp liệu rung điện từ loại nhỏ là một loại thiết bị cấp liệu mới. So với các thiết bị cấp liệu khác, nó có các đặc điểm sau:

1) Kích thước nhỏ, trọng lượng nhẹ, dễ lắp đặt và ít tiếng ồn

2) Độ chính xác và công suất cấp liệu cao

3) Tiêu thụ năng lượng thấp

4) Cấu trúc đơn giản, dễ mang theo và điều chỉnh

5) Vật liệu trong máng cấp liệu được vận chuyển liên tục trong quá trình cấp liệu, dẫn đến ít hư hại cho máy cấp liệu

Cấu tạo và Nguyên lý hoạt động

Các bộ phận chính

Các bộ phận chính của máy cấp liệu rung điện từ dòng GZV và GZVK:

GZV Thiết bị cho ăn bộ truyền động điện từ thu nhỏ Độ chính xác và công suất truyền tải cao 0

Như thể hiện trên hình ảnh, máy cấp liệu rung điện từ dòng GZV và GZVK bao gồm máng cấp liệu, hệ thống đàn hồi, phần ứng, nam châm điện, đế động cơ và lò xo giảm chấn, v.v.

GZV Thiết bị cho ăn bộ truyền động điện từ thu nhỏ Độ chính xác và công suất truyền tải cao 1

Máng và phần ứng nối với máng tạo thành khối lượng m1, đế động cơ và lõi, cuộn dây tạo thành khối lượng m2. M1 và m2 được kết nối với nhau bằng lò xo lá. Và làm cho tần số riêng của hệ thống W và tần số rung cưỡng bức W điều chỉnh, tức là:

Z = ω/ω₀ = 0.9 ~ 0.95

Do đó, hệ thống tạo thành một hệ thống cộng hưởng hai hạt.
Dòng điện xoay chiều (AC) một pha sau khi bộ chỉnh lưu điều khiển bằng silicon chỉnh lưu nửa sóng cấp nguồn cho cuộn dây solenoid. Sau khi dòng điện đi qua, sẽ có điện áp đặt vào cuộn dây trong nửa chu kỳ dương. Lực điện từ xung được tạo ra giữa lõi và phần ứng. Lõi sắt và phần ứng chuyển động tương đối. Sau đó hệ thống đàn hồi tích trữ năng lượng. Trong nửa chu kỳ âm, hệ thống đàn hồi giải phóng năng lượng, và lõi sắt và phần ứng chuyển động ngược chiều. Do đó, hai hạt thực hiện rung động qua lại với tần số của AC. Vì có một góc 20 độ giữa đáy máng và ren lực kích từ của nam châm. Do đó, vật liệu di chuyểnliên tụcnhảy tiến theo hình parabol. Và vật liệu hoàn thành việc ném lên xuống trong 1/50 giây. Do đó, vật liệu trông như di chuyển đều liên tục.

Hiệu suất và Thông số cơ bản

Máy cấp liệu rung điện từ siêu nhỏ dòng GZV có 5 mẫu. Kích thước hình dạng chi tiết, hiệu suất và thông số cơ bản vui lòng tham khảo biểu đồ và bảng sau.

GZV Thiết bị cho ăn bộ truyền động điện từ thu nhỏ Độ chính xác và công suất truyền tải cao 2

GZV Thiết bị cho ăn bộ truyền động điện từ thu nhỏ Độ chính xác và công suất truyền tải cao 3

GZV1GZV2 hình dáng

Kích thước hình dáng (mm)

LOẠI	B	B1	B2	B3	L	L1	L2	L3	H	H1	H2
GZV1	40	60	50	80	200	92	118	273	20	138	152
GZV2	60	80	50	80	300	95	118	374	30	156	168
GZV3	80	110	60	100	400	224	264	480	40	202	217
GZV4	100	130	70	120	500	310	360	568	50	236	256
GZV5	120	150	70	120	550	310	400	630	60	265	295

Thông số kỹ thuật của GZV

Loại		GZV1	GZV2	GZV3	GZV4	GZV5
Công suất sản xuất (t/h)		0.1	0.5	1	2	4
Biên độ kép (mm)		1.5	1.5	1.5	1.5	1.5
Tần số (lần/phút)		3000	3000	3000	3000	3000
Công suất (W)		5	8	20	25	30
Thiết bị điều khiển	Loại	XKZV-Ⅱ
	Cách điều khiển	Chỉnh lưu nửa sóng có thể điều khiển
	Điện áp (V)	220	220	220	220	220
	Tần số (Hz)	50	50	50	50	50
	Dòng điện (A)	0.08	0.12	0.15	0.2	0.25
Trọng lượng (kg)		4	7	12	18	27

Tủ điện

Máy cấp liệu rung điện từ siêu nhỏ dòng GZV và GZVK được trang bị tủ điện XKZV - Ⅱ và XKZ - 5 g2, cùng với công tắc nguồn, núm điều chỉnh lưu lượng, bộ chỉnh lưu và ampe kế chỉ dòng điện, và có một số giắc cắm cho điều khiển tự động trên đỉnh hộp. Theo nhu cầu của người dùng, tủ điện có thể được làm thành hai loại: treo tường hoặc điều khiển tổng thể màn hình máy cấp liệu.

GZV Thiết bị cho ăn bộ truyền động điện từ thu nhỏ Độ chính xác và công suất truyền tải cao 5

Hình dạng và kích thước của tủ điện, vui lòng tham khảo biểu đồ và bảng dưới đây.

Loại	A	B	C	Trọng lượng(Kg)	Dung lượng dòng điện(V)	Mẫu áp dụng
XKZV-Ⅱ	165	90	130	0.7	0.08	GZV1
XKZV-Ⅱ	165	90	130	0.7	0.12	GZV2
GXKZV-Ⅱ	165	90	130	0.7	0.15	GZV3
XKZV-Ⅱ	165	90	130	0.7	0.5	GZV4
XKZV-Ⅱ	165	90	130	0.7	0.25	GZV5
XKZ-Ⅱ	165	90	130	0.7	0.25	GZVK
XKZ-5G2	180	270	165	3	1.34	GZVK

máy cấp liệu rung điện từ loại nhỏ
